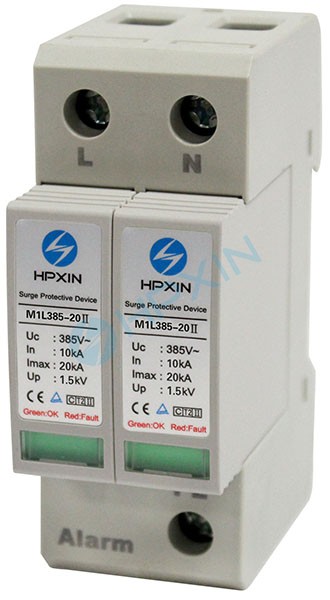

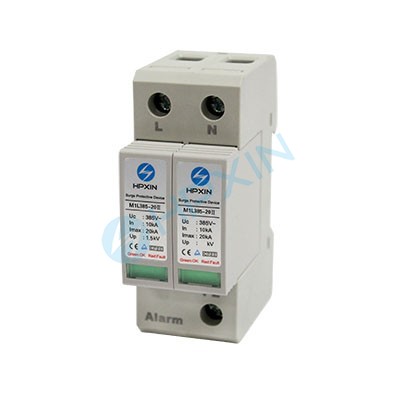

電源防雷器 M1L385-20II(2P)
電源防雷模塊 （III類-8/20μs）
一、產品描述
該電涌保護器內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，防雷模塊可獨立更換，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控防雷器狀態。
二、產品特點
1、泄放能力強
2、內置多路過流斷路保護
3、一體化設計
4、失效指示
5、泄流更均勻
6、抗環境能力強
7、內置多路過熱斷路保護

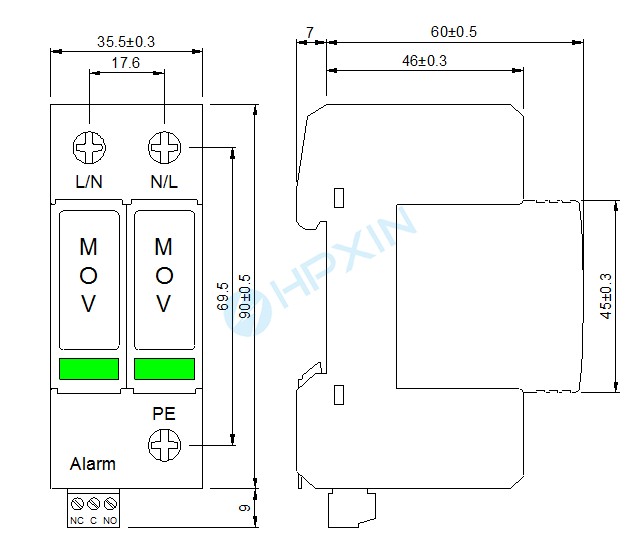

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | M1L385-20Ⅱ(2P) |
額定電壓Un | 230VAC |
最大持續運行電壓Uc | 385VAC |
標稱放電電流In(8/20μs) | 10kA |
最大放電電流Imax(8/20μs) | 20kA |
電壓保護水平Up(In) | 1.5kV |
暫態過電壓特性UTOV | 400V/5sec |
前置熔斷器 | 125AgL |
耐受短路電流 | 25kArms |
端子接線范圍 | 1.5 mm2~25mm2(柔性)/35mm2(剛性) |
告警端口最大允許工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
